サイドエントリフィルターの機能
JTGCDサイドエントリーバッグのフィーターシングルファイターバッグは、粗いろ過と事前ろ過プロセス用です。
サイドエントリ構造は、フィルターのスペースを効果的に節約できる経済的で合理的な設計です。

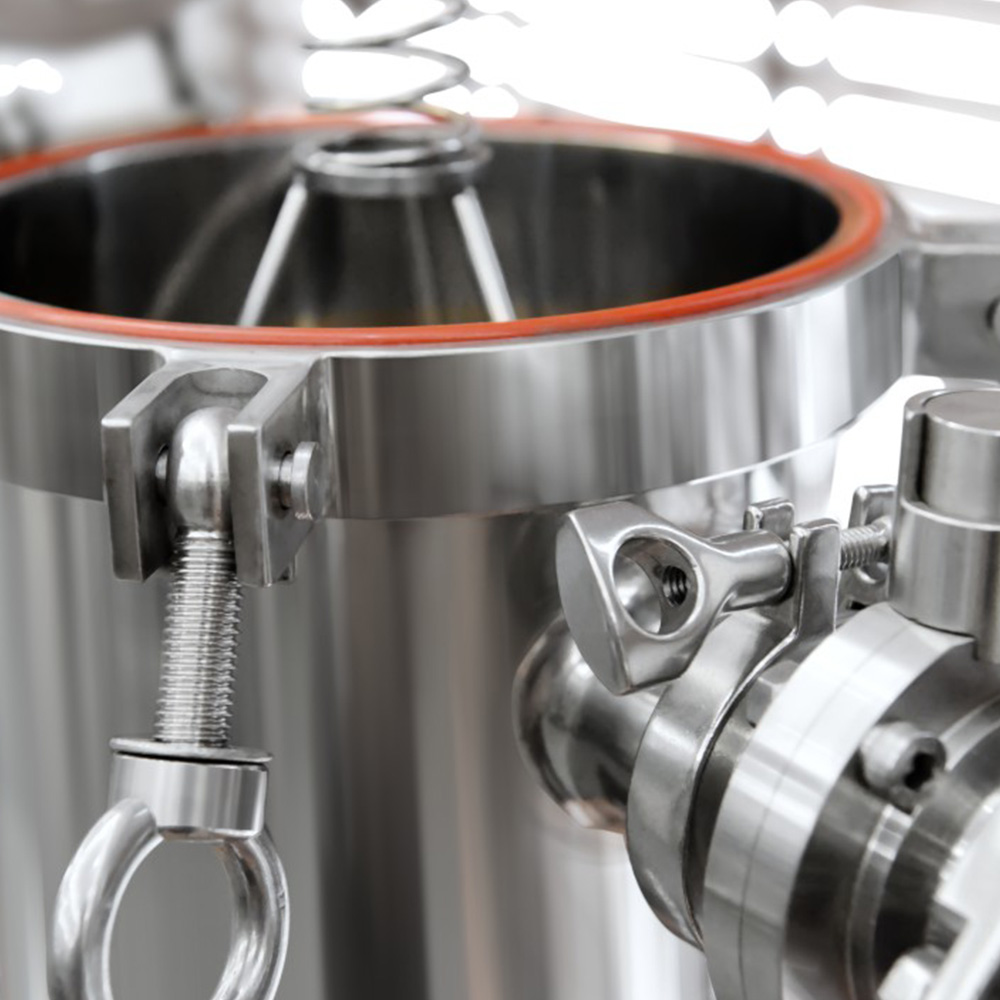

プレッシャーリングとスプリングは、羽毛袋と羽毛バッグの間に良いシールを保証します。
調整可能な脚を使用すると、特定のスポットの要件に従って設置サイズを調整できます。

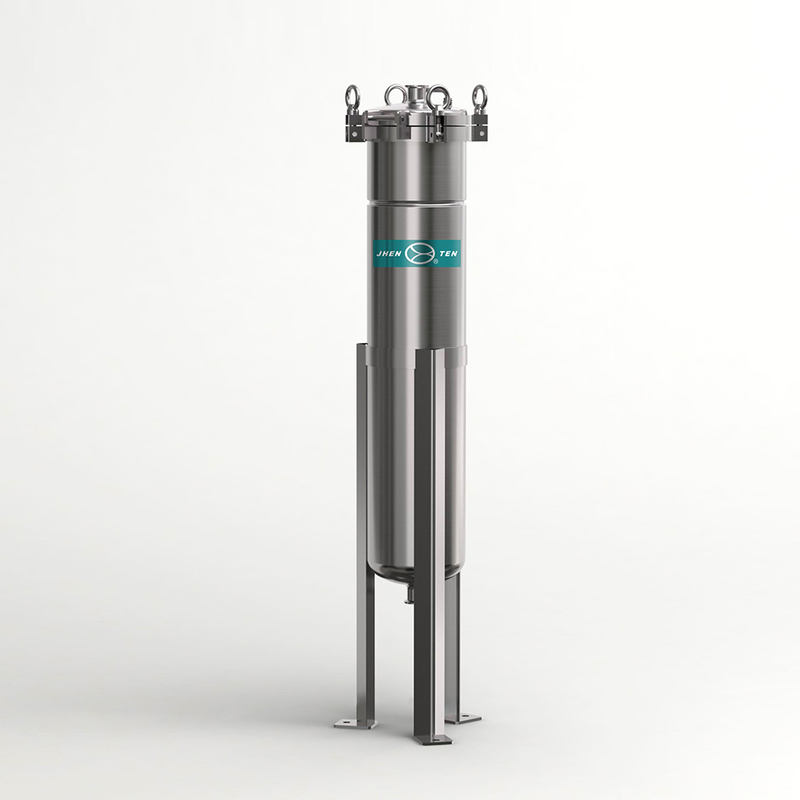

サイドエントリバッグフィルター
動作条件
最大動作圧力 | 0.6MPa 、1.0MPa |
Max Operating Tempture | 150℃ |
材料
シェル | 304、316L、二重SS、チタン、ハステロイ |
アイボルト | 304 |
スタビライザーブレード | 304 |
Oリング |
EPDM、PTFE、VITON、シリコン |
繋がり
シェルの接続 | フランジ |
出口n1、n2 | フランジ、TNクランプ、スレッド |
N3圧力ゲージ(オプション) | 1.5 'トライクランプ(1#bag/2#バッグ) M14×1.5女性スレッド(3#bag/4#バッグ) |
n4ventバルブ(オプション) | 1/4 '男性スレッド |
表面 仕上げ
仕上げタイプ | 機械的/ eictrololytical研磨 サンドブラスト |
研磨精度 | 内面RA≤0.6μm外面RA≤0.8μm バスケット0.6μm |
ディメンション パラメーター
パラメーター | 成形カバー/フラットカバー | カバー | ||
1# | 2# | 3# | 4# | |
A:総高さ | 990 | 1365 | 525 | 635 |
B:入口から中央までの距離 | 147 | 92 | ||
G:シェルの直径 | φ204 | φ204 | φ114 | φ114 |
D1:入口から地面への高さ | 835 | 1205 | 445 | 555 |
D2:アウトレットから地面への高さ | 250 | 300 | ||
出口n1、n2サイズ | 1.5または2 | 1または1.5 | ||
E:スタビライザーブレード | 500 | 800 | 300 | 400 |
Max fiow m 3/h | 20 | 40 | 6 | 12 |
上記のデータは標準であり、顧客の要件に従ってカスタマイズできます。
選択 テーブル
バッグフィルターの数量 | バッグの羽毛のモーダル | シェル素材 | アウトラーのコメディション | Oリング |
1p | 2秒 | 4 | F | E |
1p = 1pc | 1S = 1#バッグ:φ180×430 | 4 = 304 | f = fange | E = EPDM |
2S = 2#バッグ:φ180x810 | 6 = 316L | k =トライクランプ | P = PTFE | |
3s = 3#バッグ:φ105×230 | d = duplex ss | l =スレッド | V = Viton | |
4s = 4#バッグ:φ105x380 | T =チタン | S =シリコン | ||
H =ハステロイ |
模压盖/平盖 | coverカバー | |||
1号袋 | 2号袋 | 3号袋 | 4号袋 | |
A:总高(不含压力表)総高さ | 990 | 1365 | 525 | 635 |
B:进口中心距 インレットから中央までの距離 | 147 | 92 | ||
g;直径シェル直径 | φ204 | φ204 | φ114 | φ114 |
d1;进口离地高度 入口から地面への高さ | 835 | 1205 | 445 | 555 |
d2;出口离地高度 アウトレットから地面への高さ | 250 | 300 | ||
进出口出口n1、n2尺寸サイズ | 1.5或2 | 1或1.5 | ||
E;可调支脚高度安定剤ブレード | 500 | 800 | 300 | 400 |
max fiow m/h | 20 | 40 | 6 | 12 |
サイドエントリフィルターの機能
JTGCDサイドエントリーバッグのフィーターシングルファイターバッグは、粗いろ過と事前ろ過プロセス用です。
サイドエントリ構造は、フィルターのスペースを効果的に節約できる経済的で合理的な設計です。
プレッシャーリングとスプリングは、羽毛袋と羽毛バッグの間に良いシールを保証します。
調整可能な脚を使用すると、特定のスポットの要件に従って設置サイズを調整できます。
サイドエントリバッグフィルター
動作条件
最大動作圧力 | 0.6MPa 、1.0MPa |
Max Operating Tempture | 150℃ |
材料
シェル | 304、316L、二重SS、チタン、ハステロイ |
アイボルト | 304 |
スタビライザーブレード | 304 |
Oリング |
EPDM、PTFE、VITON、シリコン |
繋がり
シェルの接続 | フランジ |
出口n1、n2 | フランジ、TNクランプ、スレッド |
N3圧力ゲージ(オプション) | 1.5 'トライクランプ(1#bag/2#バッグ) M14×1.5女性スレッド(3#bag/4#バッグ) |
n4ventバルブ(オプション) | 1/4 '男性スレッド |
表面 仕上げ
仕上げタイプ | 機械的/ eictrololytical研磨 サンドブラスト |
研磨精度 | 内面RA≤0.6μm外面RA≤0.8μm バスケット0.6μm |
ディメンション パラメーター
パラメーター | 成形カバー/フラットカバー | カバー | ||
1# | 2# | 3# | 4# | |
A:総高さ | 990 | 1365 | 525 | 635 |
B:入口から中央までの距離 | 147 | 92 | ||
G:シェルの直径 | φ204 | φ204 | φ114 | φ114 |
D1:入口から地面への高さ | 835 | 1205 | 445 | 555 |
D2:アウトレットから地面への高さ | 250 | 300 | ||
出口n1、n2サイズ | 1.5または2 | 1または1.5 | ||
E:スタビライザーブレード | 500 | 800 | 300 | 400 |
Max fiow m 3/h | 20 | 40 | 6 | 12 |
上記のデータは標準であり、顧客の要件に従ってカスタマイズできます。
選択 テーブル
バッグフィルターの数量 | バッグの羽毛のモーダル | シェル素材 | アウトラーのコメディション | Oリング |
1p | 2秒 | 4 | F | E |
1p = 1pc | 1S = 1#バッグ:φ180×430 | 4 = 304 | f = fange | E = EPDM |
2S = 2#バッグ:φ180x810 | 6 = 316L | k =トライクランプ | P = PTFE | |
3s = 3#バッグ:φ105×230 | d = duplex ss | l =スレッド | V = Viton | |
4s = 4#バッグ:φ105x380 | T =チタン | S =シリコン | ||
H =ハステロイ |
模压盖/平盖 | coverカバー | |||
1号袋 | 2号袋 | 3号袋 | 4号袋 | |
A:总高(不含压力表)総高さ | 990 | 1365 | 525 | 635 |
B:进口中心距 インレットから中央までの距離 | 147 | 92 | ||
g;直径シェル直径 | φ204 | φ204 | φ114 | φ114 |
d1;进口离地高度 入口から地面への高さ | 835 | 1205 | 445 | 555 |
d2;出口离地高度 アウトレットから地面への高さ | 250 | 300 | ||
进出口出口n1、n2尺寸サイズ | 1.5或2 | 1或1.5 | ||
E;可调支脚高度安定剤ブレード | 500 | 800 | 300 | 400 |
max fiow m/h | 20 | 40 | 6 | 12 |
紹介
私たちのサイドエントリバッグフィルターは、例外的な粗いろ過と事前ろ過プロセス用に設計されています。このプロのグレード製品は、可能な限り最も効率的な方法で特定のニーズを満たすように設計されています。
サイドエントリバッグフィルターには、単一のフィルターバッグが装備されており、最適なろ過性能が確保されています。この機能により、メンテナンスと交換が簡単になり、ろ過プロセスが合理化され、ダウンタイムが短縮されます。
サイドエントリデザインにより、このフィルターは利便性とアクセシビリティを提供します。インレットとアウトレット接続の戦略的配置により、システム全体でスムーズな動作と効率的なろ過が保証されます。
精度と耐久性を念頭に置いて作られたサイドエントリバッグフィルターは、厳しい産業環境に耐えるように構築されています。その堅牢な構造と高品質の材料は、長期にわたるパフォーマンスを保証し、今後何年も信頼できるろ過ソリューションを提供します。
粗いろ過または事前ろ過が必要な場合でも、サイドエントリバッグフィルターは例外的な結果をもたらします。その高度な設計は、不純物と汚染物質を効果的に除去し、プロセス流体の最大の純度を確保します。
サイドエントリバッグフィルターに投資し、信頼できる効率的なろ過の利点を体験してください。ろ過システムのパフォーマンスと寿命を強化するために、プロのグレードの製品を信頼してください。
紹介
私たちのサイドエントリバッグフィルターは、例外的な粗いろ過と事前ろ過プロセス用に設計されています。このプロのグレード製品は、可能な限り最も効率的な方法で特定のニーズを満たすように設計されています。
サイドエントリバッグフィルターには、単一のフィルターバッグが装備されており、最適なろ過性能が確保されています。この機能により、メンテナンスと交換が簡単になり、ろ過プロセスが合理化され、ダウンタイムが短縮されます。
サイドエントリデザインにより、このフィルターは利便性とアクセシビリティを提供します。インレットとアウトレット接続の戦略的配置により、システム全体でスムーズな動作と効率的なろ過が保証されます。
精度と耐久性を念頭に置いて作られたサイドエントリバッグフィルターは、厳しい産業環境に耐えるように構築されています。その堅牢な構造と高品質の材料は、長期にわたるパフォーマンスを保証し、今後何年も信頼できるろ過ソリューションを提供します。
粗いろ過または事前ろ過が必要な場合でも、サイドエントリバッグフィルターは例外的な結果をもたらします。その高度な設計は、不純物と汚染物質を効果的に除去し、プロセス流体の最大の純度を確保します。
サイドエントリバッグフィルターに投資し、信頼できる効率的なろ過の利点を体験してください。ろ過システムのパフォーマンスと寿命を強化するために、プロのグレードの製品を信頼してください。
