トップエントルバッグフィルターの機能
jtgddトップエントリバッグフィルターハウジング粗いフィットとフィルタリング前のプロセス。

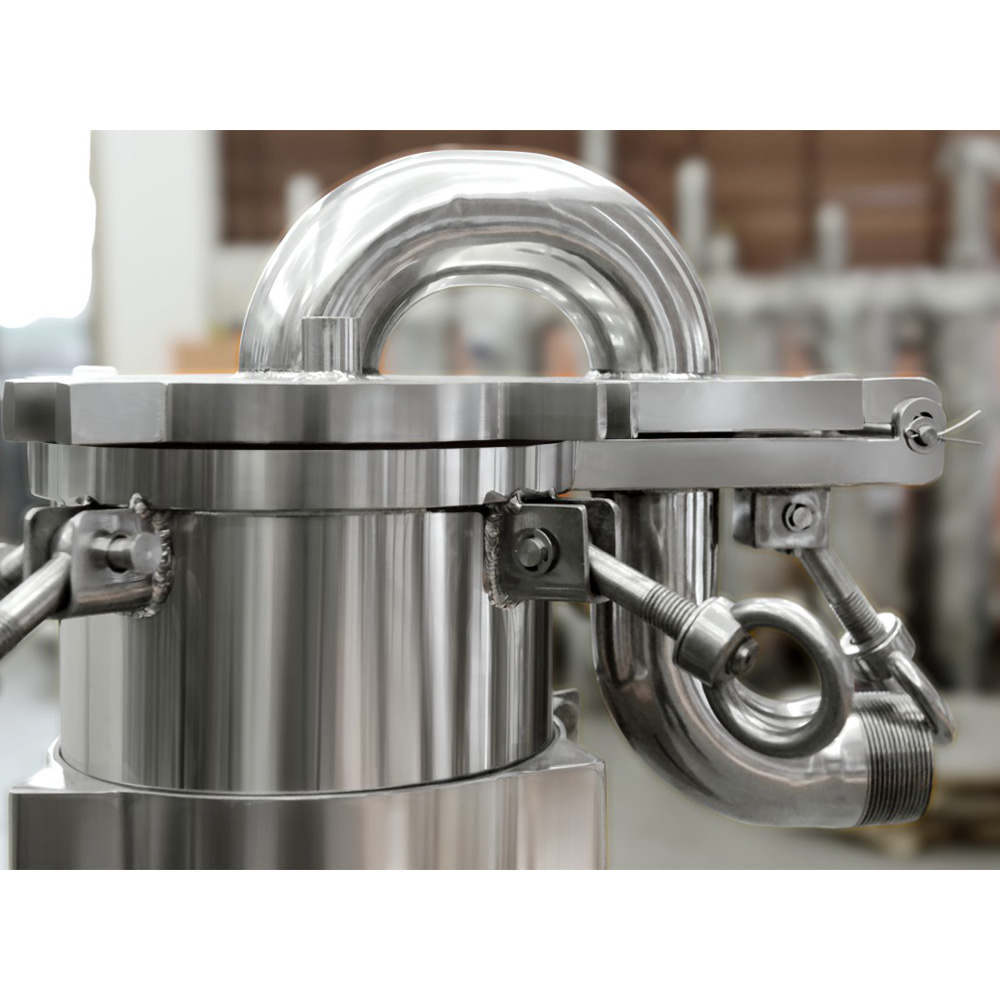

最初にサイドエントリの設計と次に羽毛バッグへのトップエントリは、乱流を引き起こさず、安定した圧力のために圧力を軽減しません。 AISOこの構造は、羽毛バッグを効果的に保護します。
上部のカバーは完全に押されて密閉されており、シーリング効果の方が優れています。
調整可能な脚を使用すると、PheParticularSpotの検出に従って設置サイズを調整できます。
動作 条件
マックス。動作圧力 | 0.6MPa 、1.0MPa |
max .operatngの温度 | 150℃ |
材料
シェル | SS304.SS316L.DUPLEX SS、チタン、ハステロイ |
アイボルト | SS304 |
Stabilzerブレード | SS304 |
Oリング | EPOM PTFE。ヴィトン、シコン |
繋がり
シェルの接続 | フランジ |
出口n1、n2 | Flange、Tri-Clamp.Thread |
N3圧力ガージェロプトン | M14×1.5男性スレッド(3#bag/4#バッグ) |
N4ベントバルブ(オプション) | 1/4 '男性スレッド |
表面 仕上げ
仕上げタイプ | Mechanical/ eectolyicalPdibigサンドブラスト |
磨きの磨き | 内面RA≤0.6μm |
ディメンション パラメーター
カバー | ||
1# | 2# | |
A:総高さ | 790 | 1110 |
B:インレットからセンターまでの距離 | 275 | |
C:シェルの直径 | φ204 | φ204 |
D1:入口から地面への高さ | 620 | 940 |
D2:アウトレットから地面への高さ | 200 | |
出口N1、N2サイズ | 1。 5 'または2 ' | |
E:スタビライザーブレード | 550 | 700 |
最大流量m 3/h | 20 | 40 |
上記のclataは標準であり、顧客の要件に応じてカスタマイズできます。
選択 テーブル
数量、バッグフィルターの | バッグの羽毛のモード | シェルマターラル | オンオートコメクション | Oリング |
1p | 2秒 | 4 | F | E |
1p = 1pc | 1S = 1#バッグ:φ180×430 | 4 = 304 | f = fange | E = EPDM |
2S = 2#バッグ:φ180x810 | 6 = 316L | k =トライクランプ | P = PTFE | |
3s = 3#バッグ:φ105×230 | d = duplex ss | l =スレッド | V = Viton | |
4s = 4#バッグ:φ105x380 | T =チタン | S =シリコン | ||
H =ハステロイ |
トップエントルバッグフィルターの機能
jtgddトップエントリバッグフィルターハウジング粗いフィットとフィルタリング前のプロセス。
最初にサイドエントリの設計と次に羽毛バッグへのトップエントリは、乱流を引き起こさず、安定した圧力のために圧力を軽減しません。 AISOこの構造は、羽毛バッグを効果的に保護します。
上部のカバーは完全に押されて密閉されており、シーリング効果の方が優れています。
調整可能な脚を使用すると、PheParticularSpotの検出に従って設置サイズを調整できます。
動作 条件
マックス。動作圧力 | 0.6MPa 、1.0MPa |
max .operatngの温度 | 150℃ |
材料
シェル | SS304.SS316L.DUPLEX SS、チタン、ハステロイ |
アイボルト | SS304 |
Stabilzerブレード | SS304 |
Oリング | EPOM PTFE。ヴィトン、シコン |
繋がり
シェルの接続 | フランジ |
出口n1、n2 | Flange、Tri-Clamp.Thread |
N3圧力ガージェロプトン | M14×1.5男性スレッド(3#bag/4#バッグ) |
N4ベントバルブ(オプション) | 1/4 '男性スレッド |
表面 仕上げ
仕上げタイプ | Mechanical/ eectolyicalPdibigサンドブラスト |
磨きの磨き | 内面RA≤0.6μm |
ディメンション パラメーター
カバー | ||
1# | 2# | |
A:総高さ | 790 | 1110 |
B:インレットからセンターまでの距離 | 275 | |
C:シェルの直径 | φ204 | φ204 |
D1:入口から地面への高さ | 620 | 940 |
D2:アウトレットから地面への高さ | 200 | |
出口N1、N2サイズ | 1。 5 'または2 ' | |
E:スタビライザーブレード | 550 | 700 |
最大流量m 3/h | 20 | 40 |
上記のclataは標準であり、顧客の要件に応じてカスタマイズできます。
選択 テーブル
数量、バッグフィルターの | バッグの羽毛のモード | シェルマターラル | オンオートコメクション | Oリング |
1p | 2秒 | 4 | F | E |
1p = 1pc | 1S = 1#バッグ:φ180×430 | 4 = 304 | f = fange | E = EPDM |
2S = 2#バッグ:φ180x810 | 6 = 316L | k =トライクランプ | P = PTFE | |
3s = 3#バッグ:φ105×230 | d = duplex ss | l =スレッド | V = Viton | |
4s = 4#バッグ:φ105x380 | T =チタン | S =シリコン | ||
H =ハステロイ |
紹介
トップエントリバッグフィルターハウジングは、ろ過プロセスに革命をもたらすために設計された最先端のソリューションです。専門的な声のトーンを使用して、当社の提供の例外的な機能を強調する包括的な製品説明を提供することを目指しています。
トップエントリバッグフィルターハウジングのユニークなデザインは、市場の従来のオプションとは一線を画しています。他のモデルとは異なり、当社の住宅には最初にサイドエントリが組み込まれ、その後、フィルターバッグへのトップエントリへのシームレスな移行が組み込まれています。この革新的なアプローチにより、最小限の乱流が保証され、安定した流れを効果的に維持し、圧力削減を防ぎます。
安定性と圧力制御を優先することにより、当社のトップエントリバッグフィルターハウジングは、最適なパフォーマンスとろ過効率の向上を保証します。この機能は、一貫した圧力レベルを維持することが最も重要な業界にとって特に重要です。
私たちの住宅は、精度と細部に最大限の注意を払って作られており、厳しい環境に耐え、信頼できるろ過結果を提供するように構築されています。その堅牢な構造により、耐久性が保証され、効率を損なうことなく長期的な使用が可能になります。
当社のトップエントリバッグフィルターハウジングは、産業プロセス、水処理、石油およびガス、化学物質の製造など、幅広いアプリケーションに適していますが、これらに限定されません。その汎用性により、さまざまなセクターにとって理想的な選択肢となり、既存のろ過システムへのシームレスな統合を提供します。
トップエントリバッグフィルターハウジングに投資することは、品質、パフォーマンス、効率に投資することを意味します。製品を信頼して、ろ過プロセスを合理化し、ダウンタイムを短縮し、優れた結果を達成します。
トップエントリバッグフィルターハウジングを選択し、ろ過システムにもたらす比類のない利点を体験してください。今日のプロのグレードソリューションで操作を高めてください。
