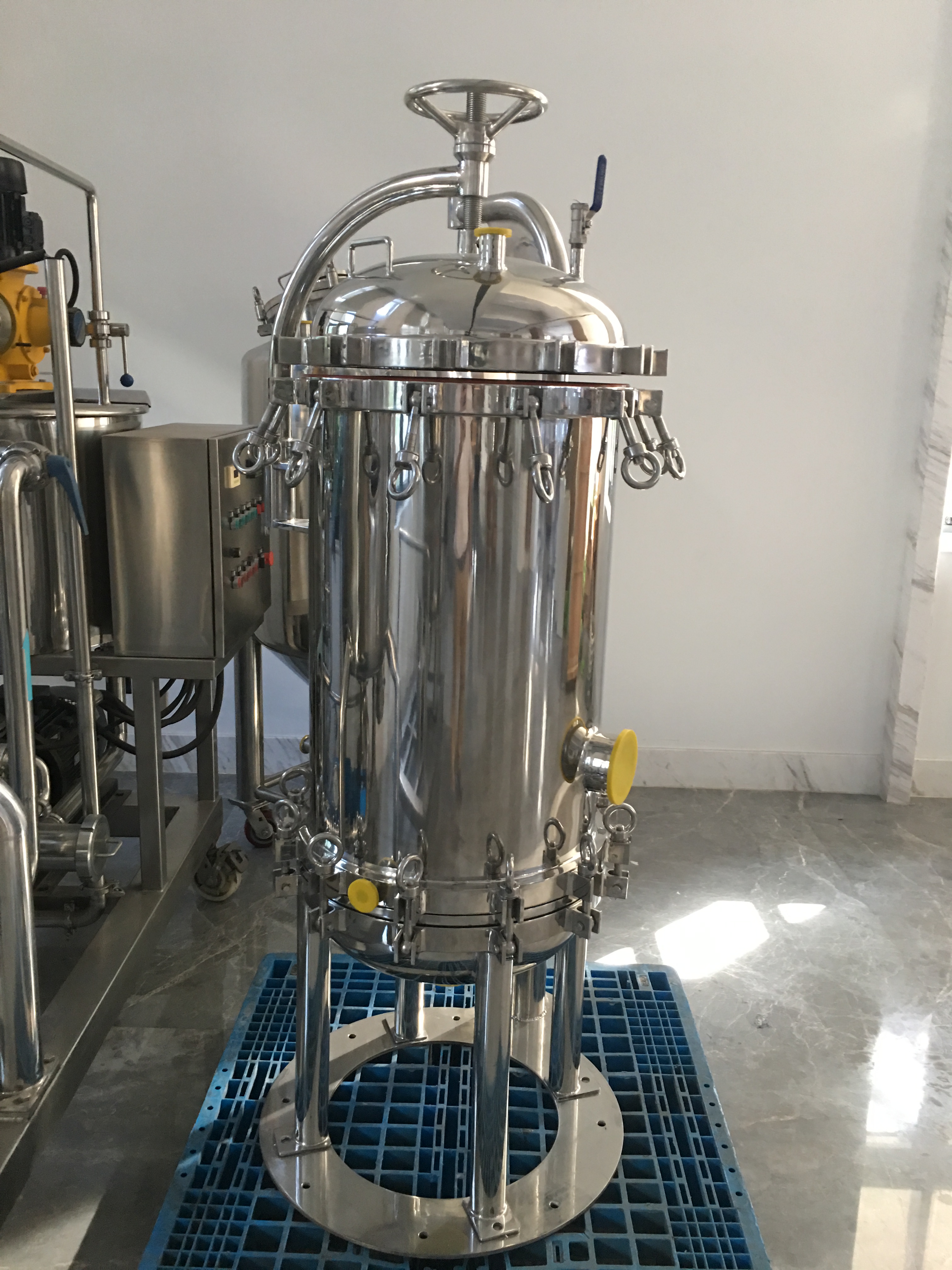

精密液体フィルター の特徴
●JTGJM精密液体フィルターは大きな流れであり、多重カートリッジ生理液体フィルターは、さまざまなサイズの流量の要件を満たすことができます。
●構造の設計と製造は、衛生グレードと一致しています。死んだコナーはありません。
●厳密なクリーニングアプリケーションのために、Fiter Face Plateは、完全な角度クリーニングを実現するために分解するように設計できます。
応用
●製薬業界：あらゆる種類の抗生物質およびその他の液体ろ過。
●食品および飲料業界：ワイン、ミネラルウォーター、水イルテーションを吸収します。
●石油産業：油田水噴射の適合。
●電子産業：高純度の水の適合。
●化学産業：あらゆる種類の有機塩、酸、灰汁ろ過。
精密液体フィルター の特性
●超高レベルの研磨、内面は0.3μmに磨かれ、0.4μmに達し、絶対衛生レベルの研磨。
●大規模な流れを扱うと、コンパクトなデザインがスペースを節約します
●下部の側面の設計により、パリクルを同時に完全に除去できるようになり、接点が下水を徹底的に排出し、労働者が簡単に動作することが保証されます。
●15を超えるカートリッジのfiterハウジングの場合、スイングアームとアイボルトまたはクイックオープンは、簡単に動作するためのオプションのデザインです。また、経済的で実用的なデザインでもあります。
動作 条件
最大動作圧力 | 0.6MPa 、1.0MPa |
Max Operating Tempture | 150℃ |
消毒する | 121℃/30分 |
表面 仕上げ
仕上げタイプ | 機械的/電解磨き、砂の爆破 |
研磨精度 | 内面RA≤0.3μm、 外表面RA≤0.4μm。 |
材料
シェル | 304,316L、二重SS、チタン、ハシエロイ |
ベント/ドレインバルブ | 304、316L |
アイボルト | 304 |
スタビライザーブレード | 304 |
Oリング | EPDM、PTFE、VITON、シリコン |
繋がり
シェルの接続 | フランジ（アイボルト） |
出口 | トライクランプ |
N3圧力ゲージ（オピオン） | 1.5 'トライクランプ |
N4ベントバルブ（オピオン） | 1/2 'トライクランプ（12％未満） 3/4 'トライクランプ（15％以上） 1 'トライクランプ（15％以上） |
N5ドレインバルブ（オプション） | 1/2 'トライクランプ（12％未満） 3/4 'トライクランプ（5pcsから12pcs） 1 'トライクランプ（15％以上） |
カートリッジ接続 | 222＃、226＃ |
JTGJM選択 テーブル
数量。カートリッジの | カートリッジのモデル | カートリッジ接続 | シェル素材 | in-Outet接続 | Oリング | |
12r | 20 | s | 4 | K | E | |
3R = 3pcs | 21R = 21pcs | 20 = 20*カートリッジ | S = 226タイプ | 4 = 304 | k =トライクランプ | E = EPDM |
5R = 5PES | 24R = 24pcs | 30 = 30カトリッジ | T = 222タイプ | 6 = 316L | P = PTFE | |
7R = 7pcs | 36R = 36pcs | 40 = 40°カートリッジ | d = duplexs | V = Viton | ||
8R = BPCS | 42R = 42pcs | T = Ttanium | S =シリコン | |||
9r = 9pcs | 48R = 48pcs | H =ハステロイ | ||||
12r = 12pes | 56R = 56pcs | |||||
15R = 15pcs | ||||||
ディメンション パラメーター
3R（4R） | 5R（6R） | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
A：総高さ | 1123 | 1373 | 1623 | 1145 | 1395 | 1645 |
B：入口から中央までの距離 | 142 | 165 | ||||
C： シェルの直径 | φ204 | φ250 | ||||
D1：入口から地面への高さ | 540 | 660 | ||||
D2：アウトレットから地面への高さ | 300 | 300 | ||||
出口n1、n2サイズ | 1.5 '/2 ' | 1.5 '/2 '/2.5 ' | ||||
（7R） | （8R） | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1145 | 1395 | 1645 | 1170 | 1420 | 1670 | |
176.5 | 190 | |||||
φ273 | φ300 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
9R（10R） | 12R（11R） | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1170 | 1420 | 1670 | 1170 | 1420 | 1670 | |
202.5 | 215 | |||||
φ325 | φ350 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 '/3 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
15R（18R） | （21R） | 24R（27/30R） | （36R） | （42R） | 48R（54R） | |
40 ' | 40 ' | 40 ' | 40 ' | 40 ' | 40 ' | |
1947 | 1959 | 2026 | 2036 | 2044 | 2067 | |
240 | 265 | 290 | 315 | 340 | 365 | |
φ400 | φ450 | φ500 | φ550 | φ600 | φ650 | |
682 | 694 | 714 | 729 | 734 | 744 | |
300 | 300 | |||||
3 '/3.5 '/4 ' | 3 '/3.5 '/4 ' | |||||
